PCB（印刷電路板）作為電子設備的核心載體，其制作與打樣流程直接影響產品的性能與可靠性。本文智力創線路板廠家小編結合現代工業標準，系統梳理PCB從設計到量產的完整工藝流程。

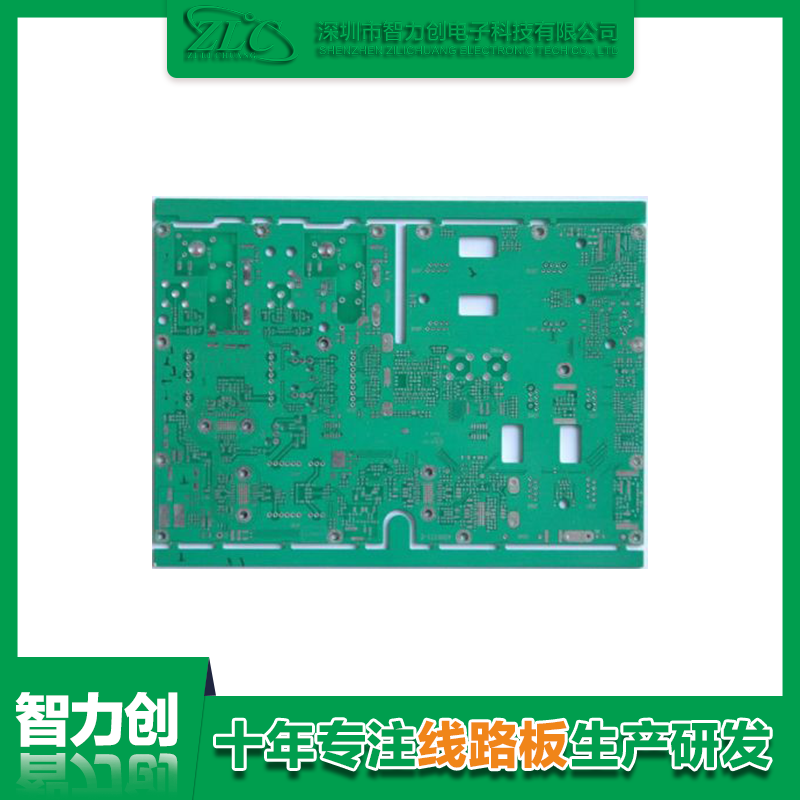

一、PCB制作工藝流程

?設計與材料選擇?

電路設計需通過EDA軟件完成原理圖繪制與PCB布局，確保電氣性能與機械結構匹配?。

基板材料選擇包括FR4、鋁基板等，需根據散熱需求、信號頻率等參數綜合評估?。例如高頻電路多采用低介電損耗的PTFE基材?。

?內層線路制作?

銅箔基板經清洗、壓膜后，通過光刻技術將設計圖形轉移到基板上，未曝光區域經顯影去除，再以蝕刻液清除多余銅箔形成內層線路?。

?層壓與鉆孔?

多層板需將內層芯板與半固化片疊合，經高溫高壓壓合成型?6。隨后通過機械或激光鉆孔形成通孔，孔徑精度需控制在±0.05mm以內?。

?外層線路與表面處理?

采用電鍍工藝增加銅層厚度，并通過二次蝕刻形成外層電路?67。表面處理可選沉金、噴錫等工藝，提升焊接可靠性?。

?阻焊與字符印刷?

涂覆綠油阻焊層保護線路，并通過絲網印刷標注元件標識，確保組裝準確性?。

?測試與終檢?

采用AOI（自動光學檢測）與飛針測試排查短路、斷路缺陷，并通過高低溫循環測試驗證可靠性?。

二、PCB打樣流程

?設計文件準備?

提交Gerber格式文件，需包含線路層、鉆孔圖及阻焊層等分層數據?。

?快速制版與打樣生產?

打樣工廠通過數控機床完成小批量基板切割，采用激光直接成像（LDI）技術縮短圖形轉移周期?。

?功能驗證與優化?

首版樣品需進行信號完整性測試（如眼圖分析）及熱性能評估，發現問題后需迭代優化設計文件?。例如某通信模塊打樣時通過調整線寬將信號損耗降低15%?。

?量產銜接?

通過3-5次打樣驗證后，工廠啟動量產流程，采用全自動貼片機實現每小時20萬點的高速組裝?。

三、技術演進與標準化

當前PCB生產已形成從設計到檢測的完整標準體系（如IPC-6012），結合智能制造技術，良品率可達99.5%以上?。未來，隨著5G與AI芯片的普及，高階HDI板與嵌入式元件技術將成為行業突破方向。
