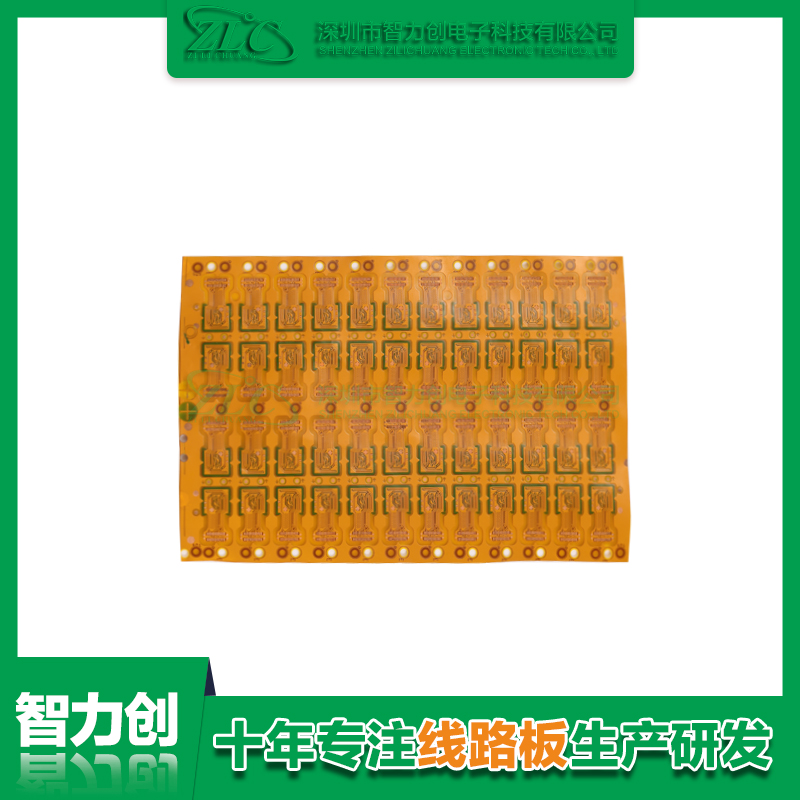

fpc柔性電路板主要分為單雙面、多層板、剛?cè)岚逅姆N，不同層數及功能性特點也不一樣，本章主要深圳智力創廠家講解關于這四種類型的主要特性：

①單面柔性板是成本最低，對電氣性能要求不高的印刷板,對于單面布線，應使用單面柔性板,它具有化學蝕刻的導電圖案層，柔性絕緣基板表面上的導電圖案層是一卷銅箔,它可以是聚酰亞胺，聚對苯二甲酸乙二醇酯，芳族聚酰胺酯和聚氯乙烯。

②雙層柔性板是通過蝕刻一層絕緣基膜的兩面而形成的導電模式,絕緣材料兩側的金屬化孔型連接形成導電路徑，以滿足設計和使用功能的靈活性,覆蓋膜可以保護單面和雙面電線，并可以指示組件的位置。

③多層柔性板的單面或雙面柔性電路層壓在一起，使用三層或更多層并鍍金屬孔以形成鉆并進行電鍍,在不同層之間形成導電路徑,無需進行復雜的焊接過程，多層電路提供更高的可靠性和更好的熱傳遞,電導率和易于組裝的性能存在巨大的功能差異,設計布局時，應考慮組件的大小，層數和靈活的交互。

④傳統fr4剛性和fpc柔性板是通過兩種其基板選擇性地層壓在一起的,結構緊湊，并形成金屬化以用于導電連接,如果印刷電路板的正面和背面都有組件，剛性板是一個不錯的選擇,如所有組件都在一側，則選擇雙面柔性板并在其背面層壓一層FR4增強材料會更經濟。

⑤混合結構的柔性電路是多層印刷電路板，導電層由不同的金屬制成,8層板使用FR-4作為介質的內層，并使用聚酰亞胺作為介質的外層,引線從主板的三個不同方向延伸，并且每個引線都由不同的金屬制成,銅和金用作獨立引線,這種混合結構主要用于電信號轉換和熱轉換之間的關系以及電性能的比較,在極端低溫條件下唯一可行的解決方案。
